SFV1210滾珠絲杠參數
型號:SFV1210
絲桿外徑:12
導程:10
珠徑:2.5
螺母外徑:30
法蘭直徑:50
法蘭的厚度:10
螺母的長度:53
安裝孔之間的距離:40
法蘭的寬度:32
珠圈數:2.7×1
動額定負荷:623
靜額定負荷:1241
剛性:18。

圖紙下載：SFV1210滾珠絲桿圖紙PDF

在訂購滾珠絲杠副時，可根據絲杠受力情況通知廠家所需預緊力的大小，以便廠家按照給定的預緊力預緊。若預緊力選擇得當，滾珠絲杠就可以處于最佳工作狀態。如果預緊力增加，鋼珠與滾道之間的接觸剛度增加，傳動精度也會提高，但是，過大的預緊力將導致鋼珠與滾道之間接觸應力增大，從而降低工作壽命和傳動效率。

滾珠絲杠預緊力的大小應使得滾珠絲杠副在承受最大軸向工作載荷時，絲杠螺母副不出現軸向間隙為最好，要求預緊力的數值應大于最大軸向工作載荷的三分之一。由于雙螺母機構加預載后會引起附加摩擦力矩，因此還要考慮效率與壽命問題。

瀏覽SFV1210滾珠絲桿的用戶還會？
SFS1210滾珠絲桿、XSVR1210滾珠絲桿等。

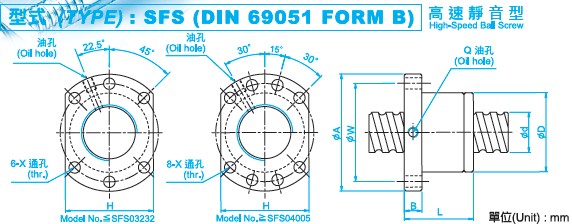

SFS1210滾珠絲杠參數
型號:SFS1210
絲桿外徑:12
導程:10
珠徑:2.5
螺母外徑:24
法蘭直徑:40
法蘭的厚度:10
螺母的長度:48.5
安裝孔之間的距離:32
法蘭的寬度:30
珠圈數:2.8×1
動額定負荷:642
靜額定負荷:1287
剛性:19。

圖紙下載：SFS1210滾珠絲桿PDF

高速加工用的進給滾珠絲杠普遍采取如下的改進措施。
1)加大絲杠的導程和增加螺紋的線數。前者為提高絲杠每轉的進給量(即進給速度)，后者則為彌補絲杠導程增大后所帶來的軸向剛度和承載能力的下降。

2)將實心絲杠改為空心的，這既是為減少絲杠的重量和慣量，也是為便于對絲杠采取通水內冷，以利于提高絲杠轉速，提高進給／快移速度和加速的能力，減少熱影響。

3)改進回珠器和滾道的設計制造質量，使?jié)L珠的循環更流暢，摩擦損耗更少。
4)采用滾珠絲杠固定，螺母與連接在移動部件上的伺服電動機集成在一起。

瀏覽SFS1210滾珠絲杠的用戶還會？
XSVR1210滾珠絲桿、SFK1002滾珠絲桿等。

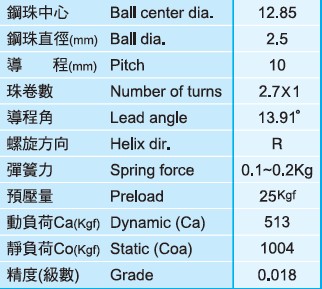

XSVR01210滾珠絲桿參數
鋼珠中????????????????????? ??Ball center dia.??????????? ?12.85
鋼珠直徑??????? Ball dia.?????????????????????????? ??2.5
導程?????????????? ?Pitch????????????????????????????????? ?10
珠卷數?????????????????????? Number of turns??????????? ?2.7×1
導程角???????????????????????Lead angle??????????????????????? 13.91°
螺旋方向????????????????? Helix dir.???????????????????????? ? R
彈簧力?????????????????????? Spring force?????????????????????0.1~0.2Kg
預壓量???????????????????????Preload??????????????????????????? ? 25Kgf
動負荷Ca(Kgf)??????? Dynamic (Ca)???????????????? ?513
靜負荷Co(Kgf)???????Static (Coa)???????????????????? ?1004
精度(級數)????????????? ?Grade??????????????????????????????? ?0.018

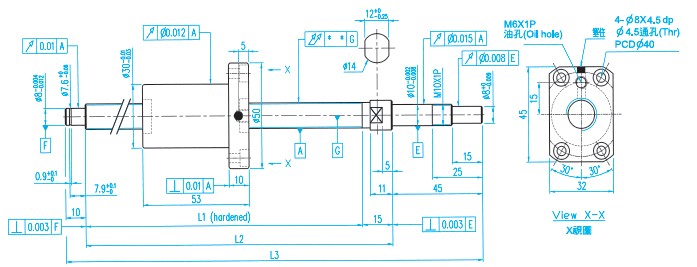

XSVR01210滾珠絲桿不同長度參數

行程??????? 公稱編號??????????????????? ???????????????????????? ??絲桿軸長度??????????????????? ?軸心偏擺
Strke??????????????? Model NO?????????????????????????????????????????????????L1???? ?L2?? ????? L3
100?????? XSVRO121OB1DGC5-230-P1???????????????? 160???? ?175????? 230?????? ? 0.035
150?????? XSVRO121OB1DGC5-280-P1??????????????????210???? 225???? ?280???????? 0.035
250?????? XSVR0121OB1DGC5-380-P1????????????????? 310??? ?325???? ?380?????? ?0.050
350?????? XSVR0121OB1DGC5-480-P1??????????????????410???? 425????? 480???????? 0.060
450?????? XSVR0121OB1DGC5-580-P1?????????????????? 510??? 525????? 580?????? 0.075

瀏覽XSVR01210滾珠絲桿的用戶還會？
DFV2010滾珠絲杠、SFU1204滾珠絲杠等.
